NI-GCT-NE-TP03温度变送器 |
|
赫斯曼式 |
|
|
产品简介
产品概述
- 本产品是温度传感器与变送器的结合，以较为简捷的方式把-50～1600℃范围内的温度信号转换为模拟量或数字量信号传输给显示仪、调节器、记录仪、DCS等，实现对温度的准确测量和控制。
- 安装方便，耐高温
- 温度量程可多参数选择
- 接线反向和过压保护、限流保护
- 宽电压供电，非线性修正，精度高
- 防雷击，截频干扰设计，抗干扰能力强
安装要求
- 温湿度变送器为高精密产品，安装时严禁敲击和摔打碰撞；
- 温湿度变送器输出导线严格按电气接线图定义接线，保证正确无误，无短路、断路现象；
- 选择安装场所及安装时应留有一定的维护空间；
- 检查温湿度变送器外壳完好性，确认引线无破损。
性能参数
| 技术参数 | |
| 工作电压 | 12V～24VDC |
| 测量范围 | -50～1600 ℃（可定制） |
| 测量介质 | 液体、水、油、溶液、气体 |
| 安装形式 | 螺纹固定/法兰固定 |
| 测量元件 | 铂电阻：PT 100/PT 1000 ；热电偶：K型 E型 T型 S型 B型等 |
| 输出信号 | 4～20mA / 0～5V / 0～10V （可定制） |
| 测量精度 | ±0.2%FS/±0.5%FS |
| 探头直径 | 6mm |
| 探头长度 | 35mm（可定制） |
| 稳定性能 | ±0.1%FS/年 |
| MAX功率 | ≤ 0.5 W |
| 响应时间 | ≤5s |
| 负载电阻 | ≤500Ω |
| 信号线规格 | 二线制（可定制） |
| 绝缘强度 | 500VDC、60Hz、1min,漏电流小于1mA,应无击穿或闪烙现象 |
| MTBF | ≥9000h |
| MTTR | ≤30min |
| 防护等级 | IP65 |
| 机械参数 | |
| 重量 | ≤100g |
| 接口 | 标准接头M20*1.5外螺纹 |
| 引脚定义 | |
| PIN1 | VCC |
| PIN2 | IOUT |
| 环境参数 | |
| 工作温度 | -40℃～125℃ |
| 介质温度 | -50℃～1600℃ |
| 相对湿度 | ≤95% |
| 电磁兼容 | 符合GJB151B-2013的要求 |
| 环境振动 | 满足GJB150.16A-2009要求 |
| 环境冲击 | 满足GJB150.18-1986要求 |
| 耐倾斜和摇摆性能 | 满足GJB 150.23A-2009要求 |
| 耐高温性能 | 满足GJB150.3A-2009要求 |
| 耐低温性能 | 满足GJB150.4A-2009要求 |
| 耐湿热性能 | 满足GJB 150.9A-2009要求 |
| 耐霉菌性能 | 满足GJB150.10A-2009要求 |
| 耐盐雾性能 | 满足GJB150.11A-2009要求 |
| 防水性能要求 | 满足GJB747-1989要求 |
| 执行标准 | |
| GB 4208-2008 外壳防护等级（IP 代码） | |
| GB/T 17614.1-2008 工业过程控制系统用压力变送器 第 1 部分：性能评定方法 | |
| GJB151B-2013 军用设备和分系统电磁发射和敏感度要求与测量 | |
| GJB150.16A-2009 军用设备环境试验方法振动试验 | |
| GJB150.18-1986 军用设备环境试验方法冲击试验 | |
| GJB150.23A-2009 军用装备实验室环境试验方法 倾斜和摇摆试验 | |
| GJB150.3A-2009 军用装备实验室高温环境试验 | |
| GJB150.4A-2009 军用装备实验室低温环境试验 | |
| GJB150.9A-2009 军用装备实验室湿热环境试验 | |
| GJB150.10A-2009 军用装备实验室霉菌环境试验 | |
| GJB150.11A-2009 军用装备实验室盐雾环境试验 | |

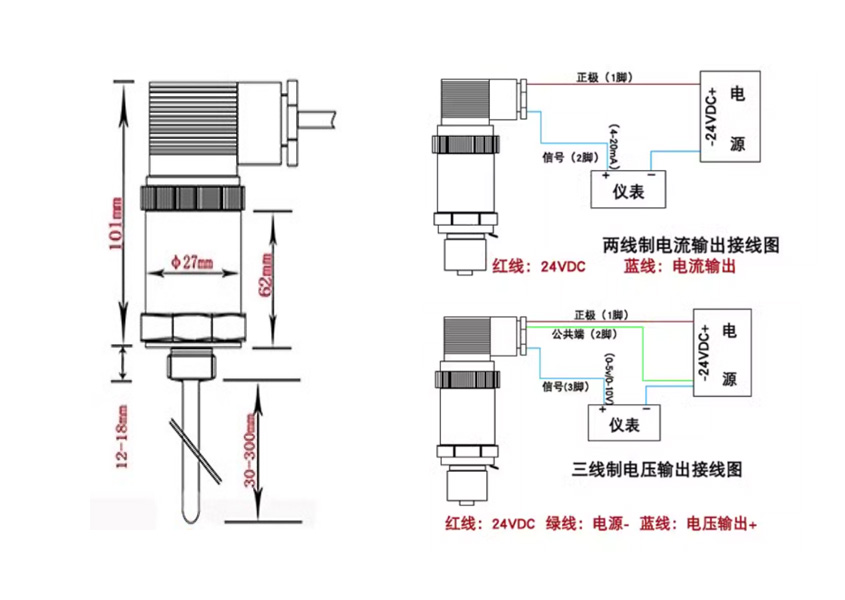

外形尺寸
