产品概述

浮球式液位变送器采用浮子（浮球、浮筒）沿导杆随液位上下移动，浮子内有永磁体，导杆内固定有信号单元，磁系统作用于信号单元，发出电信号，经过调制输出4~20mA、RS485,实现液位的连续监测。NI-GCT-AE-FB01系列浮球式液位计的信号单元有干簧管和波导丝两类：干簧管传感器，传统产品，应用多年，结构简单、稳定可靠、重复性好，成熟可靠。采用最新单片机处理技术，智能化表头，HART输出；磁致伸缩液位计，信号单元是波导丝，具有高精度、高稳定性、高可靠性的特点，可同时测量液位、界面、温度多点参数，是罐区液位监测的理想产品。适用性广，可测多种介质；不受被测介质物理和化学状态如介电常数，泡沫等影响；抗干扰能力强，可靠性高；原理简单，免维护，无需现场调试；结构简单，安装方便；耐腐蚀，放射性，毒性及污浊环境。

基本特点

• 耐腐蚀、放射性、毒性及污浊环境
• 结构简单、安装方便
• 无需现场调试
• 使用寿命长

安装要求

• 液位变送器属于高精密产品，安装时严禁敲击和摔打碰撞；
• 液位变送器输出导线严格按电气接线图定义接线，保证正确无误，无短路、断路现象；
• 液位变送器在运输过程中应装在专用的包装盒内，采取适当措施，避免雨、雪淋袭、强烈振动、冲击造成损坏；
• 选择安装场所及安装时应留有一定的维护空间；

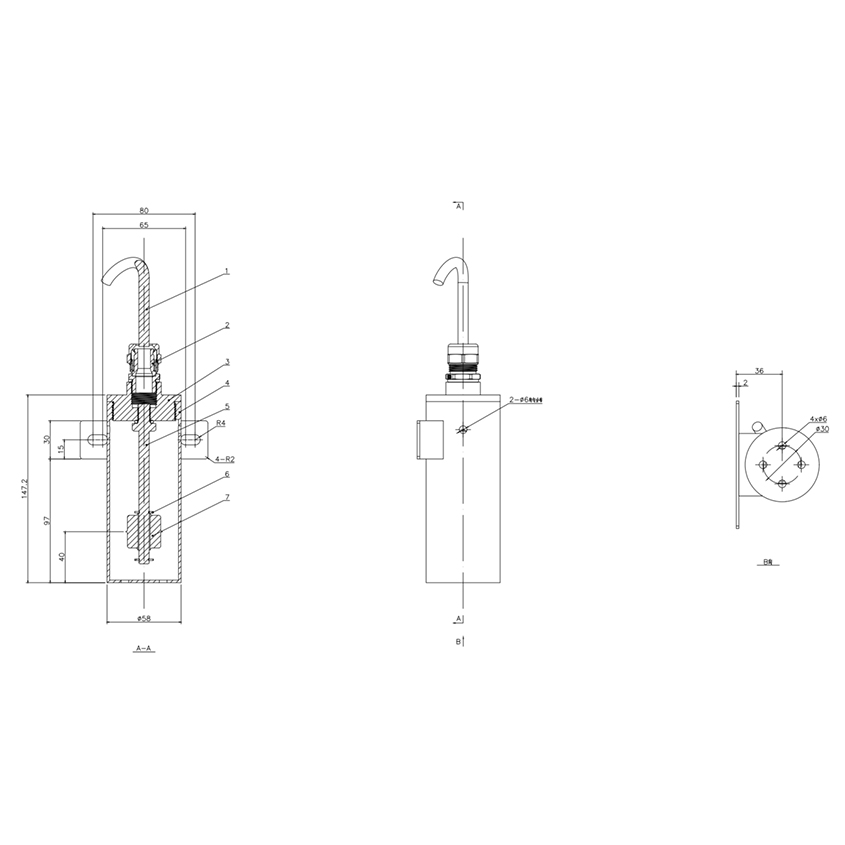

• 液位变送器通过安装插座与被测液体容器壁挂壁安装，安装时传感器底部离容器底约30mm；
• 运行之前要确认液位变送器所有螺钉、螺母已完全拧紧；
• 若信号指示仪器表本身没有提供电源时，应另外准备一组24V电源供指示器使用。
• 电缆的配线距离视线路的阻抗而定，最大距离的环路阻抗以不超过50m为原则，否则将影响量测值的准确性。
• 电缆线穿过配管并注意管内只能有信号线，勿与其它大电力缆线配在一起（如泵、输送机、电磁阀），送电之前应确认所有配线正确。

执行标准

• GB 4208-2008 外壳防护等级（IP 代码）
• GB/T 17614.1-2008 工业过程控制系统用压力变送器 第 1 部分：性能评定方法
• GJB 151B-2013 军用设备和分系统电磁发射和敏感度要求与测量
• GJB150.16A-2009军用设备环境试验方法振动试验
• GJB150.18-1986  军用设备环境试验方法冲击试验
• GJB 150.23A-2009军用装备实验室环境试验方法 倾斜和摇摆试验；
• GJB150.3A-2009  军用装备实验室高温环境试验
• GJB150.4A-2009  军用装备实验室低温环境试验
• GJB 150.9A-2009军用装备实验室湿热环境试验
• GJB150.10A-2009军用装备实验室霉菌环境试验
• GJB150.11A-2009 军用装备实验室盐雾环境试验
