赫兹曼高温标准音叉液位开关 |
|
赫兹曼高温/标准 |
|
|
产品简介
基本特点
- 采用高精度压电陶瓷芯组，采用完全自主可控技术研发而成；
- 监测不收介质电参数及密度的影响，无需现场校准，简单可靠；
- 由 304 或者316不锈钢或者钛合金等壳体、航空连接器组成；
- 产品体积小、结构牢固；
- 内置微处理器，24位主信号测量通道和24位辅助温度补偿测量通道；
- 传感器的零点，无需调校，一键标定；
- 简单的螺纹式安装，可根据客户需求量身定制。
- 可在SIL2/SIL3功能安全要求的安全系统、生命科学行业的无菌中使用
- 不受流量、扰动、气泡、振动、含固体介质或粘附的影响
执行标准
- GB 4208-2008 外壳防护等级（IP 代码）
- GB/T 17614.1-2008 工业过程控制系统用压力变送器 第 1 部分：性能评定方法
- GJB 151B-2013 军用设备和分系统电磁发射和敏感度要求与测量
- GJB150.16A-2009军用设备环境试验方法振动试验
- GJB150.18-1986 军用设备环境试验方法冲击试验
- GJB 150.23A-2009军用装备实验室环境试验方法 倾斜和摇摆试验；
- GJB150.3A-2009 军用装备实验室高温环境试验
- GJB150.4A-2009 军用装备实验室低温环境试验
- GJB 150.9A-2009军用装备实验室湿热环境试验
- GJB150.10A-2009军用装备实验室霉菌环境试验
- GJB150.11A-2009 军用装备实验室盐雾环境试验
性能参数
| 技术参数 | |
| 被测介质安息角 | ≥200 |
| 压力范围 | ≤2MPa |
| 壳体材料 | 压铸铝合金 |
| 叉体材料 | 1Cr18Ni9Ti |
| 电气接口 | G3/4 |
| 连接方式 | 1”NPT； G3/4；G11/2螺纹；法兰（用户选定） |
| 供电电压 | DC24V；AC220V 50Hz |
| 继电器输出 | 8A 220V AC |
| 直流电压输出 | 0或5V |
| 直流电流输出 | 0或10mA |
| 电源功耗 | ≤2W |
| 开关信号动作时间 | 1—60S |
| 音叉振动频率 | 300±50Hz |
| 环境振动等级 | V.L.4 加速度不大于1g |
| 使用条件 | |
| 介质温度范围 | -30℃～220℃ |
| 环境温度 | -30℃～80℃ |
| 环境湿度 | ≤95%RH |
| 被测介质 | 液体、粉末或颗粒状固体 |
| 被测介质密度 | 固体≥0.1g/cm3；液体≥0.7g/cm3 |
| 被测固体颗粒尺寸 | ≤10mm |
| 液体粘度 | ＜1000mm2/s |
| 电磁兼容 | 符合GJB151B-2013的要求 |
| 环境振动 | 满足GJB150.16A-2009要求 |
| 环境冲击 | 满足GJB150.18-1986要求 |
| 耐倾斜和摇摆性能 | 满足GJB 150.23A-2009要求 |
| 耐高温性能 | 满足GJB150.3A-2009要求 |
| 耐低温性能 | 满足GJB150.4A-2009要求 |
| 耐湿热性能 | 满足GJB 150.9A-2009要求 |
| 耐霉菌性能 | 满足GJB150.10A-2009要求 |
| 耐盐雾性能 | 满足GJB150.11A-2009要求 |
| 防水性能要求 | 满足GJB747-1989要求 |
| 防护等级 | IP66 |
| 执行标准 | |
| GB 4208-2008 外壳防护等级（IP 代码） | |
| GB/T 17614.1-2008 工业过程控制系统用压力变送器 第 1 部分：性能评定方法 | |
| GJB151B-2013 军用设备和分系统电磁发射和敏感度要求与测量 | |
| GJB150.16A-2009 军用设备环境试验方法振动试验 | |
| GJB150.18-1986 军用设备环境试验方法冲击试验 | |
| GJB150.23A-2009 军用装备实验室环境试验方法 倾斜和摇摆试验 | |
| GJB150.3A-2009 军用装备实验室高温环境试验 | |
| GJB150.4A-2009 军用装备实验室低温环境试验 | |
| GJB150.9A-2009 军用装备实验室湿热环境试验 | |
| GJB150.10A-2009 军用装备实验室霉菌环境试验 | |
| GJB150.11A-2009 军用装备实验室盐雾环境试验 | |

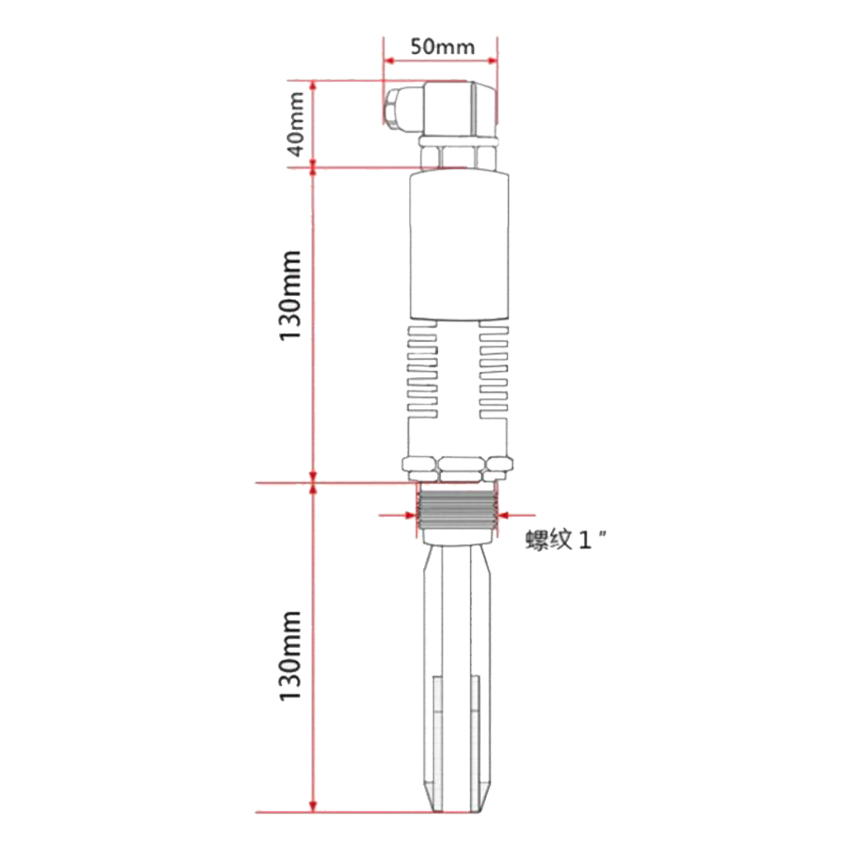

外形尺寸
