基于 CAN 总线的智能传感器网络构建与数据调度机制设计

 一、引言

在工业自动化、智能制造、智慧农业和车载系统等领域，智能传感器网络（Smart Sensor Network） 正成为关键基础设施。为实现多节点可靠、高实时性的数据传输，CAN 总线因其总线拓扑、稳定性和硬实时性，成为构建分布式传感器网络的理想底层通信方案。

本篇文章利又德的小编将从系统架构、节点寻址、数据帧结构、采集调度机制、同步控制、节点管理与故障监控等方面，深入剖析如何构建一套基于 CAN 的智能传感器网络，尤其针对多传感器并发、动态增减节点、优先级调度等复杂应用场景提供工程化设计方案。

二、系统需求与应用背景分析

1. 应用案例

• 智能农业：多个温湿度、光照、PH 传感器分布在大棚内，通过 CAN 汇聚至主控系统。

• 车载系统：车内/车身多个传感器（如压力、刹车、油门、转速、雨量）连接在同一 CAN 网络中。

• 工业监控：分布式工业设备中，各机组的电流、电压、振动、温度传感器共享 CAN 总线实时上传数据。

2. 系统目标

• 支持多传感器（≥ 50 个）并发稳定通信

• 支持周期性与事件触发型采集混合模式

• 主控可配置、查询、同步所有从节点

• 故障节点可被检测、隔离或替代

三、CAN 总线架构设计

1. 网络拓扑结构

CAN 总线使用典型的线型拓扑，所有节点并联接入双线总线，示意如下：

┌────────┐ │ 主控节点 │ └────┬────┘ │ ┌──────┴──────┐ │ │ ▼ ▼ 传感器1 传感器2 ... 传感器N

特点：

• 主控可为上位机、边缘计算设备或工控 PLC；

• 所有传感器节点需具备 CAN 收发器 + MCU；

• 传感器节点具备自动上电注册、数据采集、报文打包发送等能力。

四、节点地址与 ID 设计

1. 节点地址分配策略

• 静态分配：通过 DIP 开关、Flash 编码分配唯一节点号（1~63）

• 动态分配：由主控节点在初始化阶段广播分配（需额外设计地址注册协议）

2. CAN ID 编码方案（11位标准帧）

结构建议如下：

CAN ID = [ 类型(3bit) | 优先级(2bit) | 节点ID(6bit) ]

• 类型：数据帧 / 配置帧 / 控制帧 / ACK

• 优先级：用于协调关键数据先上传（如报警 > 温度）

• 节点 ID：唯一标识每个传感器

示例：

0x180 → 温湿度节点上传数据（节点ID=0x20）

0x0C3 → 主控广播配置命令（节点ID=广播ID）

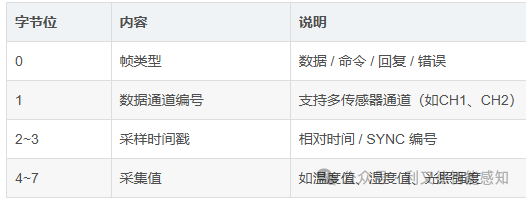

五、数据帧结构与报文设计

2. 配置帧（主控发出）

Byte 0: 帧类型（0xA1） Byte 1: 通道号 Byte 2: 采样间隔（秒） Byte 3: 上传模式（0=周期，1=事件） Byte 4~7: 阈值设定（如高/低报警值）

传感器节点解析配置后执行采样逻辑与上传控制。

六、采集调度机制设计

1. 周期采样调度

传感器每隔固定时间（如 1s）采集并上传，可由主控配置周期参数（如 0x05 → 5 秒采样周期）

2. 事件触发模式

传感器实时监测值是否超过设定阈值，仅在满足条件时上传（例如土壤湿度<30%时触发上传）

3. 主控广播同步（SYNC）机制

为实现多节点统一时间基准，可采用如下同步机制：

• 主控每隔 T 毫秒发送 SYNC 帧（如 ID = 0x080）

• 各节点收到 SYNC 后立即采样并发送数据

• 适用于高实时性需求（如力传感器、IMU）

七、节点注册与心跳机制

1. 节点注册流程

节点上电后向主控发送注册帧：

CAN ID: 0x300 + 节点ID Data: [0xB1, 节点类型, 软件版本, 功能标识 ...]

主控收到注册后，加入节点列表并进行配置下发。

2. 心跳机制

节点每 N 秒发送心跳包（如 CAN ID: 0x700 + 节点ID）

数据格式：

• Byte 0: 0xC1（心跳标志）

• Byte 1: 状态码（运行 / 故障）

• Byte 2~3: 当前供电电压 / 温度等

主控维护在线状态表，若某节点连续 M 次未上报心跳，则标记为掉线。

八、传感器节点软件结构

1. 程序主循环结构

while (1) { CAN_Receive_Handle(); // 接收配置/命令 Sensor_Read_Process(); // 判断采样时机 CAN_Data_Send(); // 上传数据 Watchdog_Refresh(); }

2. 数据采样接口

uint16_t Read_ADC_Channel(uint8_t channel); float Convert_To_Temperature(uint16_t adc_val);

3. 报文发送封装

CAN_TxHeaderTypeDef txHeader; uint8_t data[8] = {0x01, 0x01, 0x00, 0x01, 0x23, 0x45, 0x00, 0x00}; HAL_CAN_AddTxMessage(&hcan, &txHeader, data, &mailbox);

九、主控数据调度与上位机通信

1. 主控角色

• 配置所有节点参数（采样周期 / 阈值）

• 轮询或监听数据上报帧

• 记录数据、显示、报警等

• 与上位机通过串口、USB、以太网转发数据

2. 上位机接口

可使用 Python + PyQt 或 LabVIEW  构建图形界面：

• 接收 CAN 数据帧并解析各节点状态

• 实时绘图：温度曲线、湿度变化等

• 报警机制：湿度低于阈值立即闪烁提示

十、系统测试与优化建议

十一、总结与拓展

基于 CAN 构建的智能传感器网络具备如下优势：

• 节点并联，部署方便，节省布线

• 支持高实时、低功耗、抗干扰能力强

• 支持灵活配置，满足不同场景调度需求

• 扩展性强，可轻松增减节点

后续可拓展方向：

• 支持多主控制器协同调度

• 增加 OTA 升级机制，远程更新传感器固件

• 支持 CANopen 或 UDS 协议兼容通信

• CAN-to-Ethernet 网关桥接，实现云边协同
