从零开始了解数据采集——工业通信协议：数据采集的"语言"桥梁

 在工业数据采集中，数据的采集、传输和处理都离不开一种"语言"——这就是工业通信协议。可以说，通信协议是将各种设备、传感器和系统连接在一起的桥梁，让它们能够"说"同一种语言，从而顺利地实现数据的传递和控制。

那么，在这个复杂的工业世界中，常见的通信协议有哪些？它们又各自具备什么特点呢？今天，我们就来深入探讨一下那些常见的工业通信协议，帮助管理者们在构建数据采集系统时做出明智的选择。

一、工业通信协议全景概览

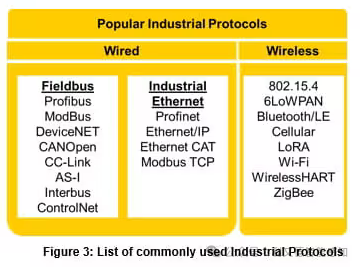

在深入了解具体协议之前，让我们先看看工业通信协议的分类图谱：

工业通信协议主要可以分为以下几大类：

• 现场总线协议：Modbus、Profibus、CAN Bus、DeviceNet等

• 工业以太网协议：Profinet、EtherCAT、Modbus TCP、EtherNet/IP等

• 下一代统一架构：OPC-UA

• 垂直行业专用协议：BACnet（楼宇自动化）、私有协议等




二、Modbus：工业界的"通用语言"

如果你在工厂工作过，那么你一定听说过Modbus。作为最早的一种工业通信协议（1979年由Modicon公司开发），Modbus就像是一种通用的工业"语言"，被广泛应用于各类自动化设备的数据交换。

Modbus通信协议架构图

Modbus的技术架构

Modbus采用主从架构（Master-Slave），一个主设备可以连接多达247个从设备。其数据模型基于四种基本表：

• 线圈（Coils）：可读写的布尔量（0/1）

• 离散输入（Discrete Inputs）：只读的布尔量

• 保持寄存器（Holding Registers）：可读写的16位寄存器

• 输入寄存器（Input Registers）：只读的16位寄存器

Modbus的优势

特性	说明
简单易用	协议设计简单，报文格式清晰，易于实现和维护
高兼容性	几乎所有的工业设备和系统都支持Modbus，兼容性极强
多种变体	支持Modbus RTU（串行通信）、Modbus ASCII和Modbus TCP（以太网）
开放免费	协议完全公开，无需授权费用

常见设备与应用场景

常见设备：

• 各类传感器设备（温度、压力、流量、重量变送器）

• PLC（可编程逻辑控制器）

• 变频器与伺服驱动器

• 智能电表与能源管理设备




应用实例：

Modbus通常用于监控和控制生产设备，比如在传送带系统上，Modbus可以传输传感器数据，实时监测设备的运行状态，从而实现精准控制。在仓储管理系统中，重量传感器通过Modbus将货物重量数据传输到上位机，实现自动称重和库存管理。

三、OPC-UA：现代工业的"智能语言"

随着工业4.0和智能制造的兴起，越来越多的工厂开始转向OPC-UA（Open Platform Communications Unified Architecture，开放平台通信统一架构）协议。相比Modbus，OPC-UA不仅仅是一个通信协议，更是一个全面的数据交换平台。

OPC-UA架构示意图

从OPC Classic到OPC-UA的演进

传统的OPC（OLE for Process Control）基于微软的COM/DCOM技术，存在以下局限：

• 只能运行在Windows平台

• 依赖DCOM配置，跨网络困难

• 安全性不足

• 数据类型有限

OPC-UA彻底解决了这些问题，成为跨平台、面向服务的架构（SOA）。

OPC-UA的核心特点

1. 平台无关性

OPC-UA可以在不同的操作系统（Windows、Linux、嵌入式实时系统）和硬件平台上运行，具有高度的兼容性。无论是车间的嵌入式设备还是云端的服务器，都可以无缝通信。

2. 内置安全性

OPC-UA内置了企业级的安全机制：

• 加密传输：支持X.509证书、SSL/TLS加密

• 身份认证：用户认证、会话管理

• 权限控制：基于角色的访问控制（RBAC）

3. 信息模型（Information Model）

这是OPC-UA最强大的特性。它支持复杂的数据模型，可以描述设备的结构、行为和语义关系。例如，一台数控机床不仅可以传输温度、速度等数据，还可以描述其刀库状态、加工程序、报警信息等丰富的上下文。

4. 多传输协议支持

支持TCP/IP、HTTPS、WebSocket等多种传输方式，适应不同的网络环境。

常见设备与适用场景

常见设备：

• 新一代数控系统（CNC）

• DCS（分布式控制系统）

• MES（制造执行系统）与ERP集成

• 云端工业物联网平台

典型应用：

在化工领域，DCS系统需要监控成千上万的数据点，涉及复杂的工艺流程和严格的安全要求。OPC-UA作为其传输协议，不仅能高效传输海量数据，还能确保数据的安全性和完整性。例如，某石化企业通过OPC-UA将DCS数据实时传输到集团级的工业互联网平台，实现跨厂区的生产协同和优化。

四、Profibus/Profinet：西门子家族的"专用语言"

Profibus和Profinet都是西门子公司开发的工业通信协议，二者的关系就像是Modbus和Modbus TCP一样——前者基于串行通信，后者基于以太网。

Profibus与Profinet对比图

Profibus（Process Field Bus）

技术特点：

• 传输介质：RS-485双绞线（Profibus-DP）或光纤（Profibus-PA）

• 传输速率：9.6 kbps 至 12 Mbps（自适应）

• 拓扑结构：总线型，支持中继器扩展

• 最大节点：126个（每段32个，最多4段）

Profibus-DP（Decentralized Peripherals）用于控制器与分布式I/O之间的高速通信；

Profibus-PA（Process Automation）专为过程自动化设计，支持总线供电和本质安全。

Profinet（Process Field Network）

技术特点：

基于标准以太网：IEEE 802.3，使用TCP/IP和IT标准

三种通信等级：

• NRT（Non-Real Time）：标准TCP/IP，用于参数配置和诊断

• RT（Real Time）：软实时，周期1-10ms，用于一般自动化

• IRT（Isochronous Real Time）：硬实时，周期<1ms，抖动<1μs，用于运动控制

Profinet的优势：

• 高速传输：100 Mbps全双工，未来支持1 Gbps

• 灵活拓扑：线型、星型、树型、环型（MRP介质冗余协议）

• 集成性强：可与IT系统无缝对接，支持Web服务器、SNMP网络管理

• 无线支持：支持WLAN和蓝牙，实现移动设备连接




五、EtherCAT：工业实时控制的"高速公路"

在工业应用中，一些场景对数据传输的实时性要求极高，比如机械手臂的精确控制或高速装配线的协同运作。这时候，EtherCAT（Ethernet for Control Automation Technology）协议便成为了理想选择。

EtherCAT是由德国倍福（Beckhoff）公司开发的一种实时工业以太网协议，以其超高速和高精度而闻名。

EtherCAT的技术原理

1. EtherCAT采用"飞行处理"（Processing on the Fly）技术：

2. 主站发送一个以太网帧，经过所有从站

3. 每个从站在帧经过时"提取"属于自己的数据，并"插入"返回数据

4. 帧返回主站，完成一次通信周期

这种机制使得EtherCAT的有效数据率超过90%（传统以太网仅约30%），单个以太网帧可以携带数千个I/O点的数据。

EtherCAT的核心优势

特性	说明
超高速	采用独特的"飞行处理"（Processing on the Fly）技术，延迟小于1微秒（μs），能够在极短时间内传输大量数据
精确同步	支持纳秒级的时钟同步，抖动小于1μs，非常适合高精度运动控制场景
灵活拓扑	支持线型、星型、树型、菊花链等多种网络拓扑结构，便于工业现场的灵活布置
高带宽利用率	有效数据率超过90%，单个以太网帧可携带数千个I/O点的数据
成本优势	相比其他高速通信协议，EtherCAT的实现成本较低，性价比高

常见设备与典型应用

常见设备：

• 高精度机械臂与机器人

• 伺服驱动器与运动控制器

• 高速装配线与包装机械

• 半导体制造设备

应用实例：

EtherCAT一般会用在如汽车装配线、电子产品总装产线这类高度自动化同时还需要经常变更工艺流程的场景中。例如，在新能源汽车电池模组生产线中，EtherCAT连接数十台伺服电机，实现电芯堆叠、极耳焊接等工序的纳秒级同步，大幅提升生产节拍和产品质量。

六、CAN Bus：嵌入式系统的"短距离语言"

CAN Bus（Controller Area Network，控制器局域网总线）是一种适用于短距离、低成本、高可靠性的通信协议。它最早由博世公司于20世纪80年代为汽车领域开发，但现在也广泛用于工业自动化中，特别是在嵌入式系统和设备控制方面。

CAN Bus的技术特点

特性	说明
多主架构	总线上任一节点均可主动发送数据，无需主站轮询
高容错性	具有强大的错误检测和处理机制（CRC校验、位填充等），即使在恶劣的工业环境下也能保证数据的准确传输
优先级仲裁	基于标识符的无损位仲裁机制，确保高优先级数据优先传输
实时性	能够实现低延迟的数据传输，非常适合嵌入式控制系统
低成本	适合中小型自动化系统和嵌入式设备，节省成本

技术参数：

• 传输速率：最高1 Mbps（40米内），速率与距离成反比

• 最大节点：理论上可达110个，实际应用中通常为32-64个

• 传输介质：双绞线

常见设备与应用场景

常见设备：

• 汽车电子控制单元（ECU）、BMS电池管理系统

• 工程机械（塔吊、装载机、挖掘机）

• 医疗设备（CT机、呼吸机）

• 电梯控制系统、数控机床

典型应用：

CAN Bus目前是车载系统的主流通信协议。在新能源车中，BMS（电池管理系统）、VCU（整车控制器）、MCU（电机控制器）等数十个ECU通过CAN总线交换数据，实现整车能量管理、故障诊断和安全监控。在工业领域，大型工程设备的远程监控系统也广泛采用CAN总线采集液压、载荷、位置等关键参数。

七、BACnet：楼宇自动化的"专属语言"

BACnet（Building Automation and Control Network）是一种专门为楼宇自动化设计的通信协议，由ASHRAE（美国采暖、制冷与空调工程师学会）于1987年发起制定，现已成为ISO国际标准（ISO 16484-5）。

BACnet广泛应用于暖通空调（HVAC）、照明、安防和消防系统中，通过一个统一的平台，将楼宇内的各个系统连接在一起，实现集中管理和控制。

BACnet的核心特点

特性	说明
高度集成	能够将多个楼宇系统（HVAC、照明、安防、消防等）整合到一个平台上
兼容性强	支持多种通信方式，包括IP、RS-485、ARCnet、LonTalk等，适合不同类型的楼宇自动化设备
对象模型	采用标准的对象模型（如模拟输入、二进制输出等）描述设备数据，语义清晰
开放性	BACnet是一个开放的国际标准，易于与其他系统集成
互操作性	不同厂商的BACnet设备可实现即插即用，无需定制驱动

常见设备与典型应用

常见设备：

• 中央空调系统（冷热源、空调箱、风机盘管）

• 智能照明控制系统

• 门禁与安防系统（摄像头、读卡器）

• 电梯监控系统

• 能源计量与电力监控

典型应用：

在现代化工业园区或超高层建筑中，BACnet可以将厂区的环境控制和安防系统无缝整合。例如，某半导体工厂的洁净车间通过BACnet连接数百台AHU（空调处理机组）、FFU（风机过滤单元）和温湿度传感器，实现恒温恒湿控制和颗粒物监测，为生产设备和人员提供安全、舒适、合规的工作环境。

八、私有协议：定制化的"企业语言"

在一些大型企业或特定设备制造商中，私有协议是一种常见的解决方案。私有协议通常由设备制造商或工厂根据自身需求定制，确保设备间通信的专属性和高效性。

私有协议的特点

特性	说明
高度定制化	可以根据企业的特定需求进行量身定制，适配性极高
数据安全性	私有协议通常包含独特的加密和认证方式，确保通信数据的安全性和保密性
紧密集成	由于是定制开发的协议，可以与企业现有的系统和设备紧密集成，实现高效的数据流通
性能优化	针对特定硬件和应用场景深度优化，往往能达到比通用协议更高的性能

常见的私有协议

品牌/厂商	私有协议名称	常见设备
西门子	S7协议、PPI协议	S7系列PLC
三菱电机	MC协议（MELSEC Communication）	FX系列、Q系列PLC
发那科	FOCAS协议	数控系统（CNC）、机器人
罗克韦尔	DF1协议、CIP（实际为开放）	ControlLogix PLC
基恩士	KV协议	KV系列PLC
欧姆龙	HostLink协议、FINS协议	CJ系列、NJ系列PLC
通用电气	GE SRTP协议	工业设备专用协议

应用场景与挑战

典型应用：

例如，一些大型注塑机制造商会开发自己的私有协议，确保其设备在不同模块之间能够无缝通信，实时传输注塑过程中的压力、温度、循环时间等核心参数。同样地，发那科等CNC机床制造商也会使用私有协议（如FOCAS），帮助客户在其特定设备环境下实现精准控制和数据采集。

面临的挑战：

1. 互操作性差：不同品牌的私有协议无法直接通信，需要通过网关进行协议转换

2. 供应商锁定：一旦选用某品牌的私有协议，后续扩展和维护往往只能依赖原厂

3. 数据采集难度大：在工厂数字化改造中，处理多种私有协议是最大的技术难点之一

九、新一代通信技术：IO-Link与AUTBUS

1. IO-Link：智能传感器的"即插即用"协议

IO-Link是一种开放式标准通信协议（IEC 61131-9），专门用于将智能传感器和执行器连接到自动化系统。它不是另一种现场总线，而是作为现有现场总线（如Profibus、Profinet、EtherNet/IP）的补充，实现从控制系统到最底层设备的透明通信。

IO-Link的主要优势：

• 双向通信：不仅传输过程数据，还能传输诊断信息和设备参数

• 即插即用：更换传感器时，参数自动下载到新设备，无需人工配置

• 诊断功能：远程监控设备状态，支持预测性维护

• 标准化：所有IO-Link设备遵循相同的配置文件，确保互操作性

典型应用：

在食品饮料和生命科学行业，IO-Link广泛应用于水处理、灌装生产线，实现关键过程参数（温度、压力、流量）的实时监控和质量管理。

2. AUTBUS：我国自主创新的工业总线

AUTBUS是我国首个拥有完全自主知识产权的工业网络总线技术，由东土科技参股公司神经元主导研发，实现了从协议、芯片到应用的全面自主可控体系。

AUTBUS的技术突破：

• 高带宽：支持宽带化通信能力，满足机器人、汽车电子等高实时性应用需求

• 统一语义体系：首次在工业通信语义体系、数据接口、协议标准到芯片等全链路实现自主掌控

• 安全可靠：有效提升能源、轨交、化工等重点行业的安全韧性

发展前景：

2025年12月，全国工业网络总线（AUTBUS）专业委员会正式成立，同步启动了《机器人通信总线协议》等国家标准的修订工作。预计到2030年，我国在机器人、工业控制、汽车等重点行业将形成规模达"亿颗级"的国产工业网络总线芯片市场。

十、协议选型指南与未来趋势

如何选择合适的通信协议？

在实际项目中，通信协议的选型需要综合考虑以下因素：

考量维度	关键问题	协议建议
实时性要求	控制周期是毫秒级还是微秒级？	高实时：EtherCAT、Profinet IRT 中实时：Profinet RT、EtherNet/IP 低实时：Modbus TCP、OPC UA
数据量大小	每个节点传输多少字节？	大数据量：Profinet、EtherNet/IP 小数据量：Modbus、CANopen
设备类型	是PLC、驱动器还是传感器？	PLC间通信：Profinet、EtherCAT 传感器级：IO-Link、Modbus
网络规模	有多少个节点？拓扑结构如何？	大规模：Profinet、EtherCAT（支持菊花链） 小规模：Modbus、CANopen
环境条件	是否有强电磁干扰？距离多远？	恶劣环境：CAN总线（抗干扰强） 长距离：光纤Profinet、RS-485 Modbus
现有系统兼容性	工厂已有的设备支持哪些协议？	西门子存量：Profinet/Profibus 罗克韦尔存量：EtherNet/IP
IT/OT融合需求	是否需要上云？是否需要安全机制？	跨系统集成：OPC UA 云端对接：MQTT + OPC UA

工业通信协议的未来趋势

1. 协议融合与TSN技术

时间敏感网络（TSN）正在成为工业通信的"统一底座"。OPC UA over TSN、CC-Link IE TSN等方案将实时性与开放性结合，实现IT与OT的无缝融合。四大标准组织（OPC基金会、FieldComm Group、ODVA、PI）正联合推进Ethernet-APL和单对以太网（SPE）的标准化，确保数据从现场层到云端的无缝可用。

2. 安全性成为核心

随着工业互联网的普及，协议级安全机制日益重要。OPC UA内置X.509证书加密和身份认证，Profinet V2.4增强安全功能，而传统协议（如Modbus）则需叠加TLS/DTLS层保障传输安全。

3. 无线化演进

5G URLLC（超可靠低时延通信）实现1ms级时延，Wi-Fi 6E支持工厂AGV导航，无线协议正在工业移动设备和远程监控中快速渗透。

4. 自主可控

以AUTBUS为代表的国产自主协议正在崛起，为我国在能源、交通、制造等重点领域筑牢安全底座。

结语：掌握机器的语言，是数据采集的基础

在工业数据采集中，通信协议就像人类的语言——只有说同样的语言，设备之间才能顺畅沟通，数据才能自由流动。

协议类型	核心优势	最佳适用场景
Modbus	简单兼容	传感器数据采集、老旧设备改造
OPC UA	安全建模	IT/OT融合、跨系统集成
Profinet/Profibus	实时可靠	西门子生态、运动控制
EtherCAT	超高速同步	机器人、精密装配
CAN Bus	抗干扰低成本	汽车电子、嵌入式系统
BACnet	楼宇集成	暖通空调、安防照明
私有协议	定制专属	特定品牌设备（CNC、注塑机）
IO-Link	智能传感	底层设备数字化
AUTBUS	自主可控	国产替代、关键基础设施

在实际项目中，几乎没有单一协议打天下的情况。多协议共存、网关转换是常态。选择一款对各种协议都支持的网关产品，或选择一家具有丰富现场经验、具备协议开发能力的企业，是数字化项目成功的关键。

如果您的工厂有数据采集相关的疑难点，不妨在帖子下留言，我将尽我所能为您解答。
